隨著時代的發展，現在越來越多的電子產品需要信傳輸，高頻板深受電子工程師的喜歡，需求量也越來越大，那么什么是pcb高頻電路板?pcb高頻電路板有哪些特性?下面小編來詳細的說一說。

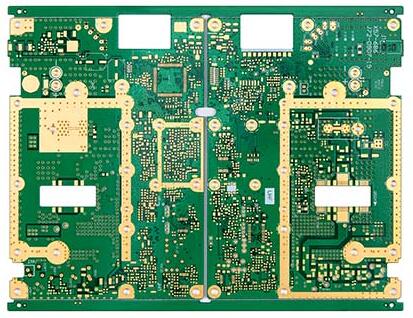

　　pcb高頻電路板介紹

　　高頻電路板是電磁頻率較高的特種電路板，一般來說，高頻可定義為頻率在1GHz以上。其各項物理性能、精度、技術參數要求非常高，常用于汽車防碰撞系統、衛星系統、無線電系統等領域,價格高昂。

　　高頻電路板所用的基材有很多種類，但它們都有一個共同的特性，這就是基板材料所用的樹脂，其介電常數、介質損失因素都是較低甚至很低的。

　　高頻電路板的特點就是在傳輸過程中能減少信號損失，傳輸過程中信號的損失主要受到基板材料絕緣層介電常數，介質損失因數的影響，介電常數越低，信號越穩定。目前常用的板材有Rogers、Getek、Taconic、 Arlon等。

　　pcb高頻電路板的特性

　　(1)介電常數(Dk)必須小而且很穩定，通常是越小越好信號的傳送速率與材料介電常數的平方根成反比，高介電常數容易造成信號傳輸延遲。

　　(2)介質損耗(Df)必須小，這主要影響到信號傳送的品質，介質損耗越小使信號損耗也越小。

　　(3)與銅箔的熱膨脹系數盡量一致，因?yàn)椴灰恢聲?huì)在冷熱變化中造成銅箔分離。

　　(4)吸水性要低、吸水性高就會在受潮時影響介電常數與介質損耗。

　　(5)其它耐熱性、抗化學性、沖擊強度、剝離強度等亦必須良好。

　　(6)具有傳輸損失小，傳輸延遲時間短，信號傳輸?shù)氖д嫘　?/p>

　　(7)具有優秀的介電特性，而且這種介電特性在頻率、濕度、溫度的環境變化下仍能保持它的穩定。

　　(8)具有特性阻抗的高精度控制。

　　現在電子設備高頻化是一種發展趨勢，尤其在無線網絡、衛星通訊的日益發展，信息產品走向也高速與高頻化，通信產品走向容量大速度快的無線傳輸之語音，視像和數據規范化的今天，發展的新一代產品都需要高頻電路板，衛星系統、移動電話接收基站等通信產品必須應用高頻電路板，未來電子產品必定會瘋狂發展。

　　以上就是小編介紹的關于什么是pcb高頻電路板和pcb高頻電路板的特性，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話， 我們會有專業的人員為您解答。
